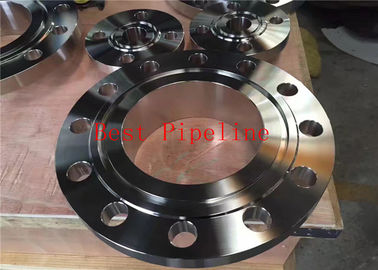

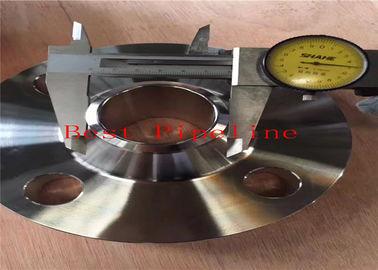

Brida con asiento para soldar serie 150, 300, 400, 600 y 900. ANSI B16.5

Place of Origin China
Brand Name Best
Certification API/CE/ISO/PED
Model Number 1/2''-48''
Minimum Order Quantity 1 Pcs
Price 1 usd/pcs
Packaging Details Standard export seaworthy package,by wooden box,or as required
Delivery Time 5-8 working days
Payment Terms L/C/ TT
Supply Ability 100000 Ton/Year

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Product Details
Name Lap Joint Flange Pressure 300LBS
Material 304L Place Of Origin China
Model Number RC-BL Flange Type Forged Steel Flanges
High Light

stainless steel flanges

,

carbon steel forged flanges

Leave a Message
Product Description

Product Name :





Flanş Ürün Grubu

Standart: ASME B16.5, ASME B16.36, ASME B16.47 (Seri A ve B), EN 1092-1

Çap: DN15-DN1500

Et Kalınlığı: CL 150-300-400-600-900-1500-2500

Basınç Sınıfı: PN6-PN40

Malzeme:

Karbon Çeliği: ASTM A105, S235JR, P245GH, P250GH, P260GH

Düşük Alaşımlı Çelik: ASTM A182 (F1, F5, F6, F9, F11, F12, F21, F22, F91, F92)

Paslanmaz Çelik: ASTM A182 (304, 304H, 304L, 310,316,316H,316L)







Фланец воротниковый приварной встык тип 11 EN 1092-1:2001 (PN6-PN100)

• Надвижной приварной фланец с втылкой тип 12 EN 1092-1:2001 (PN6-PN100)

• Резьбовой фланец с втылкой тип 13 EN 1092-1:2001 (PN6-PN100)

• Фланцы воротниковые DIN 2631-DIN 2635 (PN6-PN40)

• Резьбовой фланец DIN 2566, PN10/PN16

• Фланец плоский „slip-on” ANSI B16.5 kl. 150lbs (PN20,PN50,PN110)

• Отводы крутоизогнутые DIN 2605-1

• Отводы крутоизогнутые ANSI B16.9 type LR, SR

• Отводы крутоизогнутые тип 2D,3D,5D (EN 10253-1:1999)

• Тройник DIN 2615-1, ANSI B16.9

• Переходы DIN 2616, ANSI B16.9

• Переходы концентрические EN 10253-1:1999 форма 1

• Переходы концентрические EN 10253-1:1999 форма 2

• Заглушки DIN 28013, DIN 2617

• Заглушка эллиптические PN-64/M-35411



Kołnierz szyjkowy do przyspawania typ 11 EN 1092-1:2001 (PN6-PN100)

• Kołnierz szyjkowy Slip-on do przyspawania typ 12 EN 1092-1:2001 (PN6-PN100)

• Kołnierze szyjkowe gwintowane typ 13 EN 1092-1:2001 (PN6-PN100)

• Kołnierze szyjkowe zgodnie z DIN 2631-DIN 2635 (PN6-PN40)

• Kołnierze szyjkowe gwintowane zgodnie z DIN 2566, PN10/PN16

• Kołnierze szyjkowe zgodnie z ANSI B16.5 kl. 150lbs (PN20,PN50,PN110)

• Kolana zgodnie z DIN 2605-1

• Kolana zgodnie z ANSI B16.9 type LR, SR

• Kolana typ 2D,3D,5D zgodnie z EN 10253-1:1999)

• Trójniki zgodnie z DIN 2615-1, ANSI B16.9

• Redukcje zgodnie z DIN 2616, ANSI B16.9

• Redukcje koncentryczne zgodnie z EN 10253-1:1999 Form 1

• Redukcje koncentryczne i mimośrodowe zgodnie z EN 10253-1:1999 Form 2

• Dekle zgodnie z DIN 28013, DIN 2617

• Dekle elipsoidalne PN-64/M-35411

i pozostałe elementy do połączeń rurowych.



Redukcje symetryczne i niesymetryczne EN 10253 DIN 2616-1,2 ANSI St37.0 P265GH P235GH WPL6



Trójniki równoprzelotowe i redukcyjne EN 10253 DIN 2615-1 ANSI B16.9 P265GH St35.8 WPB WPL6

Kolana hamburskie EN 10253 DIN 2605 ANSI B16.9 ST37.0 ST45.8 ST35.8 WPB WPL6 P265GH P235GH



Kołnierze płaskie EN 1092-1 DIN PN ISO 7005-1 S235JRG2 RST37.2 ST37.0 P265GH S355J2G3



Kołnierz zaślepiajacy 900 IBS wg ANSI B16.5 Kołnierz zaślepiajacy 1500 IBS wg ANSI B16.5 Kołnierz zaślepiajacy 2500 IBS



Kołnierz zaślepiajacy 150 IBS wg ANSI B16.5 Kołnierz zaślepiajacy 300 IBS wg ANSI B16.5 Kołnierz zaślepiajacy 600 IBS



Kołnierz luźny typ 02 z wg EN 1092-1 PN 6 Kołnierz luźny typ 02 z wg EN 1092-1 od PN 10 do PN 25





Kołnierz płaski typ 01 EN 1092-1 od PN 10 do PN 16 Kołnierz płaski typ 01 EN 1092-1 od PN 2,5 do PN 6 Kołnierz płaski



Kołnierz szyjkowy wg DIN 2631 PN 6 Kołnierz szyjkowy wg DIN 2632 PN 10 Kołnierz szyjkowy wg DIN 2633 PN 16



Kołnierz szyjkowy 900 IBS wg ANSI B16.5 Kołnierz szyjkowy 1500 IBS wg ANSI B16.5 Kołnierz szyjkowy 2500 IBS wg ANSI B





A táblázatokban a PN 6, PN 10, PN 16, PN 25, PN 40

nyomásfokozatokat tüntettük fel.

Egyedi ajánlatkérés alapján akár

PN 63, PN 100, PN 160 nyomásfokozatú

karimákra is adunk ajánlatot.



Járatos anyagminőségek:

C22.8 ( P250GH ), St 37, St 37-2, St 35.8,



 CSAPÁGY CSÖVEK, CSAPÁGY GYŰRÜK
Csapágykészítéshez hengerelt és kovácsolt csapágygyűrű
Méretválaszték: Ø 34,1-4000 mm
Szabványok:
Minőségek: 100Cr6


A flange is defined as a plate type device, normally round, that is attached to the end of a pipe, fitting, valve or other object to facilitate the assembly and disassembly of a piping system.


Flanges are manufactured in all the different materials to match the material of the pipe and fittings to which they are being attached. While some flanges are made of Cast Iron, the vast majority of flanges are forged carbon steel.


Forged steel flanges are made in seven primary ratings: Class 150, Class 300, Class 400, Class 600, Class 900, Class 1500 & Class 2500




Flange Types

· Weld Neck Flanges

· Slip-On Flanges

· Lap Joint Flanges

· Threaded Flanges

· Socket Weld Flanges

· Blind Flanges


Forged Flanges

Size : ½" TO 54"
Pressure Rating : 150#, 300#, 600#, 900#, 1500#, 2500#
Material :
Carbon Steel : A-105, A-350 LF2 [NACE + HIC] etc..
Alloy Steel : F-5, F-9, F-11, F-22, F-91 etc.
Stainless Steel : SS 304, SS 304L SS316, SS 316L, SS 316Ti, SS 321, SS 347, SS 304H, 317L, 347H, Etc..
Duplex SS : F-51, F-55
High Strength Steel : A694 Gr 52, 60, 65, 70, AISI 4130, 4140
Nickel Alloys : Monel 400, Inconel 625, Inconel 825, Alloy 20, etc.



Standards : ASME B 16.5, ASME B 16.47, API 6A
Type : SORF, WNRF, SWRF, BLRF, Threaded etc.
Specials : Spacers, Spectacle Blinds, Drip Rings, RTJ, Tongue, Groove, Orifice, etc.



150lb Flange

Length through Hub Y

Nominal Bore Pipe OD A Flange dia. B Raised Face dia. D Flange Thickness T Welding Neck Slip-on Screwed Socket-weld Bolt PCD No. of Bolts Bolt Hole dia.
15 21.4 88.9 34.9 11.1 47.6 15.9 60.3 4 15.9
20 27.0 98.4 42.9 12.7 52.4 15.9 69.8 4 15.9
25 34.1 107.9 50.8 14.3 55.6 17.5 79.4 4 15.9
32 42.9 117.5 63.5 15.9 57.1 20.6 88.9 4 15.9
40 48.4 127.0 73.0 17.5 61.9 22.2 98.4 4 15.9
50 60.3 152.4 92.1 19.0 63.5 25.4 120.6 4 19.0
65 73.0 177.8 104.8 22.2 69.8 28.6 139.7 4 19.0
80 88.9 190.5 127.0 23.8 69.8 30.2 152.4 4 19.0
90 101.6 215.9 139.7 23.8 71.4 31.7 177.8 8 19.0
100 114.3 228.6 157.2 23.8 76.2 33.3 190.5 8 19.0
125 141.3 254.0 185.7 23.8 88.9 36.5 215.9 8 22.2
150 165.1 279.4 215.9 25.4 88.9 39.7 241.3 8 22.2
  168.3 279.4 215.9 25.4 88.9 39.7 241.3 8 22.2
200 219.1 342.9 269.9 28.6 101.6 44.4 298.4 8 22.2
250 273.1 406.4 323.8 30.2 101.6 49.2 361.9 12 25.4
300 323.9 482.6 381.0 31.7 114.3 55.6 431.8 12 25.4
350 355.6 533.4 412.7 34.9 127.0 57.1 476.2 12 28.6
400 406.4 596.9 469.9 36.5 127.0 63.5 539.7 16 28.6
450 457.2 635.0 533.4 39.7 139.7 68.3 577.8 16 31.7
