304L Stainless Steel Lap Joint Flange 300LBS ASME B16.5 Forged Steel Flange
Basic Properties
Place of Origin:
China
Brand Name:
Best
Certification:
API/CE/ISO/PED
Model Number:
1/2''-48''
Trading Properties
Minimum Order Quantity:
1 Pcs
Price:
1 usd/pcs
Payment Terms:
L/C/ TT
Supply Ability:
100000 Ton/Year
Product Summary
Lap joint flange made of 304L forged steel, pressure rated 300LBS. Complies with ASME B16.5 standards, offering durability and easy assembly/disassembly for industrial piping systems.
Product Details
Highlight:
stainless steel flanges
,carbon steel forged flanges
Name:
Lap Joint Flange
Pressure:
300LBS
Material:
304L
Place Of Origin:
China
Model Number:
RC-BL Flange
Type:
Forged Steel Flanges
Product Description
Bridas slip-on de acero inoxidable ASME B 16.5 - Bridas lap-joint de acero inoxidable - Bridas socket-welding de acero inoxidable
Descripción del Producto
Nombre del Producto: Lap Joint Flange
Presión: 300 lbs
Material: 304L
Fabricación: Forged Steel Flanges
Una brida se define como un dispositivo tipo placa, normalmente redondo, que se une al extremo de una tubería, accesorio, válvula u otro objeto para facilitar el montaje y desmontaje de un sistema de tuberías.
Las bridas se fabrican en todos los materiales diferentes para que coincidan con el material de la tubería y los accesorios a los que se unen. Mientras que algunas bridas están hechas de hierro fundido, la gran mayoría de las bridas son de acero al carbono forjado.
Las bridas de acero forjado se fabrican en siete clasificaciones principales: Clase 150, Clase 300, Clase 400, Clase 600, Clase 900, Clase 1500 y Clase 2500.
Tipos de Bridas
- Weld Neck Flanges
- Slip-On Flanges
- Lap Joint Flanges
- Threaded Flanges
- Socket Weld Flanges
- Blind Flanges
Especificaciones de Bridas Forjadas
| Parámetro | Especificaciones |
|---|---|
| Tamaño | ½" A 54" |
| Clasificación de Presión | 150#, 300#, 600#, 900#, 1500#, 2500# |
| Materiales |
Acero al Carbono: A-105, A-350 LF2 [NACE + HIC], etc. Acero Aleado: F-5, F-9, F-11, F-22, F-91, etc. Acero Inoxidable: SS 304, SS 304L, SS316, SS 316L, SS 316Ti, SS 321, SS 347, SS 304H, 317L, 347H, etc. Duplex SS: F-51, F-55 Acero de Alta Resistencia: A694 Gr 52, 60, 65, 70, AISI 4130, 4140 Aleaciones de Níquel: Monel 400, Inconel 625, Inconel 825, Alloy 20, etc. |
| Estándares | ASME B 16.5, ASME B 16.47, API 6A |
| Tipo | SORF, WNRF, SWRF, BLRF, Threaded, etc. |
| Especiales | Spacers, Spectacle Blinds, Drip Rings, RTJ, Tongue, Groove, Orifice, etc. |
Dimensiones de Brida 150lb
| Diámetro Nominal | OD Tubería A | Diámetro Brida B | Diámetro Cara Elevada D | Espesor Brida T | Cuello de Soldadura | Slip-on/Screwed/Socket-weld | PCD Pernos | N° Pernos | Diámetro Agujero Perno |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 21.4 | 88.9 | 34.9 | 11.1 | 47.6 | 15.9 | 60.3 | 4 | 15.9 |
| 20 | 27.0 | 98.4 | 42.9 | 12.7 | 52.4 | 15.9 | 69.8 | 4 | 15.9 |
| 25 | 34.1 | 107.9 | 50.8 | 14.3 | 55.6 | 17.5 | 79.4 | 4 | 15.9 |
| 32 | 42.9 | 117.5 | 63.5 | 15.9 | 57.1 | 20.6 | 88.9 | 4 | 15.9 |
| 40 | 48.4 | 127.0 | 73.0 | 17.5 | 61.9 | 22.2 | 98.4 | 4 | 15.9 |
| 50 | 60.3 | 152.4 | 92.1 | 19.0 | 63.5 | 25.4 | 120.6 | 4 | 19.0 |
| 65 | 73.0 | 177.8 | 104.8 | 22.2 | 69.8 | 28.6 | 139.7 | 4 | 19.0 |
| 80 | 88.9 | 190.5 | 127.0 | 23.8 | 69.8 | 30.2 | 152.4 | 4 | 19.0 |
| 90 | 101.6 | 215.9 | 139.7 | 23.8 | 71.4 | 31.7 | 177.8 | 8 | 19.0 |
| 100 | 114.3 | 228.6 | 157.2 | 23.8 | 76.2 | 33.3 | 190.5 | 8 | 19.0 |
| 125 | 141.3 | 254.0 | 185.7 | 23.8 | 88.9 | 36.5 | 215.9 | 8 | 22.2 |
| 150 | 165.1 | 279.4 | 215.9 | 25.4 | 88.9 | 39.7 | 241.3 | 8 | 22.2 |
| 150 | 168.3 | 279.4 | 215.9 | 25.4 | 88.9 | 39.7 | 241.3 | 8 | 22.2 |
| 200 | 219.1 | 342.9 | 269.9 | 28.6 | 101.6 | 44.4 | 298.4 | 8 | 22.2 |
| 250 | 273.1 | 406.4 | 323.8 | 30.2 | 101.6 | 49.2 | 361.9 | 12 | 25.4 |
| 300 | 323.9 | 482.6 | 381.0 | 31.7 | 114.3 | 55.6 | 431.8 | 12 | 25.4 |
| 350 | 355.6 | 533.4 | 412.7 | 34.9 | 127.0 | 57.1 | 476.2 | 12 | 28.6 |
| 400 | 406.4 | 596.9 | 469.9 | 36.5 | 127.0 | 63.5 | 539.7 | 16 | 28.6 |
| 450 | 457.2 | 635.0 | 533.4 | 39.7 | 139.7 | 68.3 | 577.8 | 16 | 31.7 |

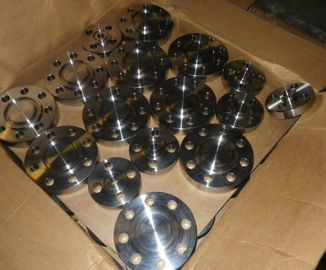

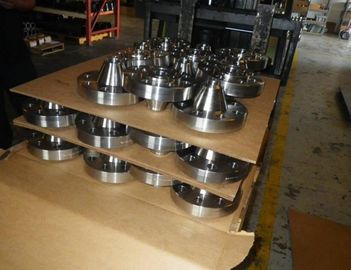

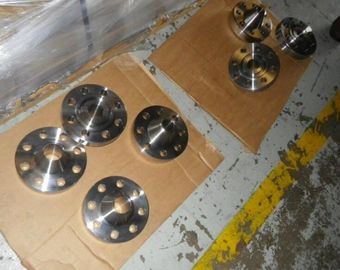

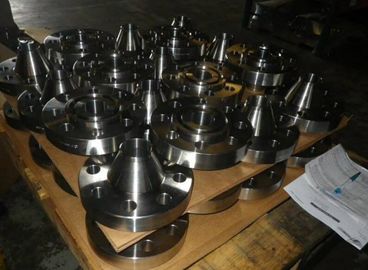

Imágenes de Bridas
